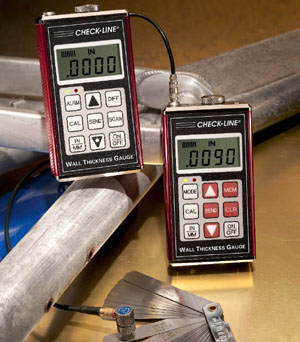

Medidor de Espessura de
Paredes de Precisão
TI-007
Faixa de Medição
0.0060 - 1.000 polegadas
0.15 - 25.4 mm
A nova Série TI-007 de Medidores de Precisão de Espessura de Paredes utiliza a última geração de tecnologia digital para
produzir leituras rápidas e precisas.
Os medidores foram desenvolvidos com o operador em mente. Eles são acondicionados dentro de uma maleta de alumínio vedada resistente ao trabalho
em ambientes hostís. Os medidores são de fácil operação e foram construídos com as caracteristicas solicitadas pelo
cliente: Método Alarme, Método Diferencial, Memória de Dados Interno e saída RS-232 para interface com computador ou outros
sistemas de captação de dados.
Os medidores têm uma faixa de medição de 0.0060 à 1.0000 polegada (0.15 to 25.40 mm). Usando um transdutor de ponta de elemento
único de retardamento, os medidores medirão materiais finos no método eco à eco ("ECHO-TO-ECHO"), e mudará automaticamente
para o método de eco de interface quando medindo materiais mais grossos e plásticos.
|
|
Características
-
Resolução de 0.0001 polegada (0.001 mm)
-
Unidades seletivas de polegada ou mm
-
Números grandes de cristal líquido (LCD) mantém útima leitura
-
Memória pata 1000 pontos de dados em até 10 lotes
-
Saída em série RS-232C para transmissão de dados memorizados à impressora ou computador
-
Sondas para fins especias estão disponíveis para uma variedade de aplicações
-
Programa em Windows para transferência de dados oferecido sem custo adicional.
|
| Especificações
|
|
Faixa de Medição*
|
0,0060-1,0000" (0,15-25,40 mm) |
|
Resolução
|
0,0001" (0,001 mm) |
|
Mostrador
|
4½ - digítos, 0,5" (12,7mm)
Cristal Líquido (LCD)
|
|
Velocidade
|
6.500-33.000 pés/seg (1.250-10.000
m/seg) |
|
Sonda
|
7,5 MHz, 0,25" (6,35 mm) diâmetro com
cabo de borracha moldada |
|
Face de Uso da Sonda
|
PEEK (Polyethlethylketone) |
|
Cabo de Conexão
|
4 pés (1.2 m) de cabo a prova de água
com conexões não polarizadas
e de desconexão rápida. Comprimentos
opcionais disponíveis de até
100 pés (30 m). |
|
Bloco de Teste
|
Placa de aço de 0.250" (6.35 mm) construída
na frente do alojamento |
|
Saída em Série
|
RS-232C (8, N, 1, baud rate controlado pelo
operador) |
|
Limites de Temperatura
|
Ambiente: -20 à 120° F (-30 à
50° C)
Material: 0 à 200° F (-20 à 100° C)
Sondas especiais para temperaturas altas disponíveis.
|
|
Tipo de Pilha
|
Duas (2) pilhas tipo AA |
|
Vida Útil das Pilhas
|
150 horas |
|
Pêso
|
10 oz. (284 gr) |
|
Tamanho
|
2.5" x 4.51" x 1.24"
(63.5 x 114.3 x 31.5 mm)
|
|
Garantia
|
Medidor: 5 anos
Sonda: 90 dias
|
|
Conjunto Completo
TI-007 |
O
kit completo TI-007 inclue o medidor,
sonda, gelatina de ultrasom em garrafa
de 4 oz. (113 gr), duas pilhas AA,
Certificado de Calibração
NIST, software para transferência
de dados, cabo de saída em
série e manual de operação
dentro de uma maleta de plástico
rígido forrada.
|
|
| Limites
de Medição da Sonda
|
|
Raio mínimo para superfícies convexas
|
0,5" (12,7 mm)
|
|
Raio mínimo para superfícies côncavas
|
2,5" (63,5 mm)
|
|
Espaço livre mínimo necessário
|
1,3" (33,0 mm)
|
|
Diâmetro mínimo da amostra
|
0,5" (12,7 mm)
|
|
*Sondas adicionais estão disponíveis para aplicações que requerem limites de medição
diferentes das descritas na tabela acima.
|
|
|
|
|
